Пошаговое руководство по подбору системы выхлопа для электрогенератора
Шаг 1.

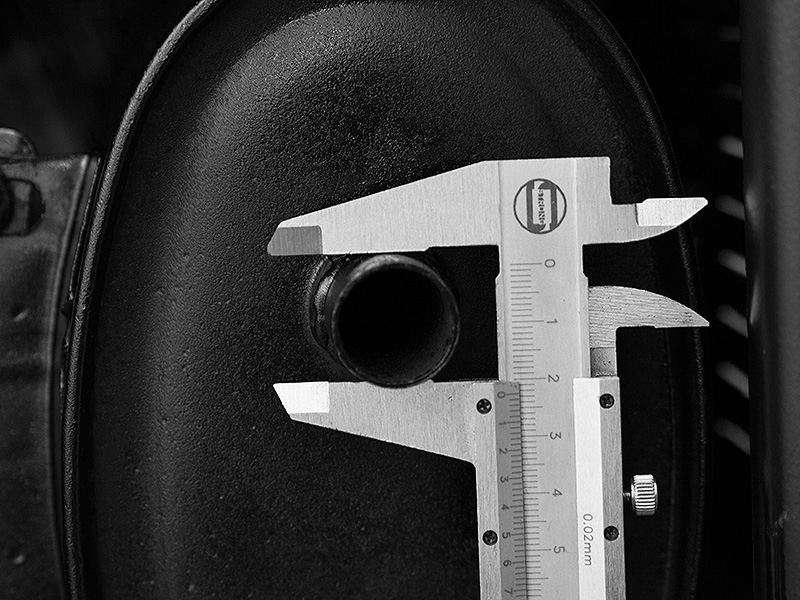

Замерьте наружный диаметр выхлопного патрубка генератора
Шаг 2.

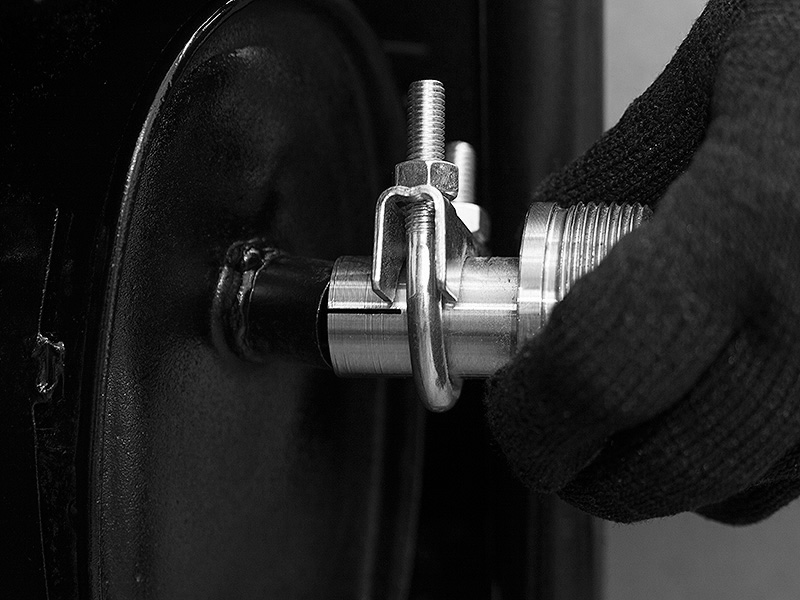

Подберите адаптер. Адаптер надевается на выхлопной патрубок, поэтому его внутренний диаметр должен соответствовать наружному диаметру выхлопного патрубка генератора
Шаг 3.

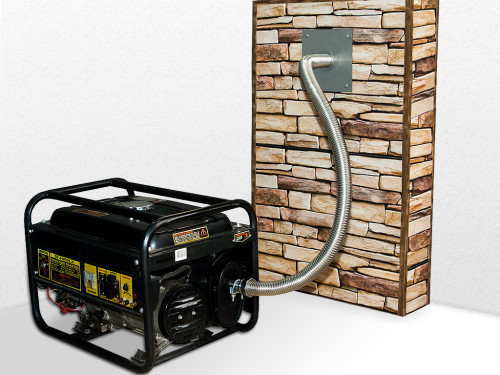

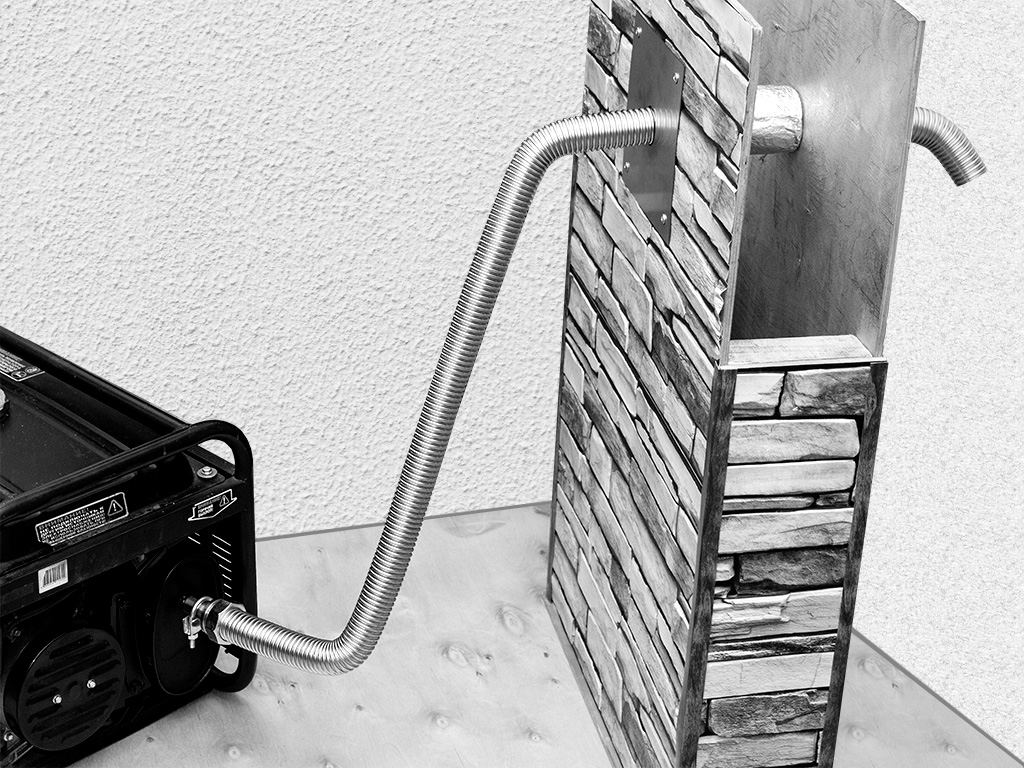

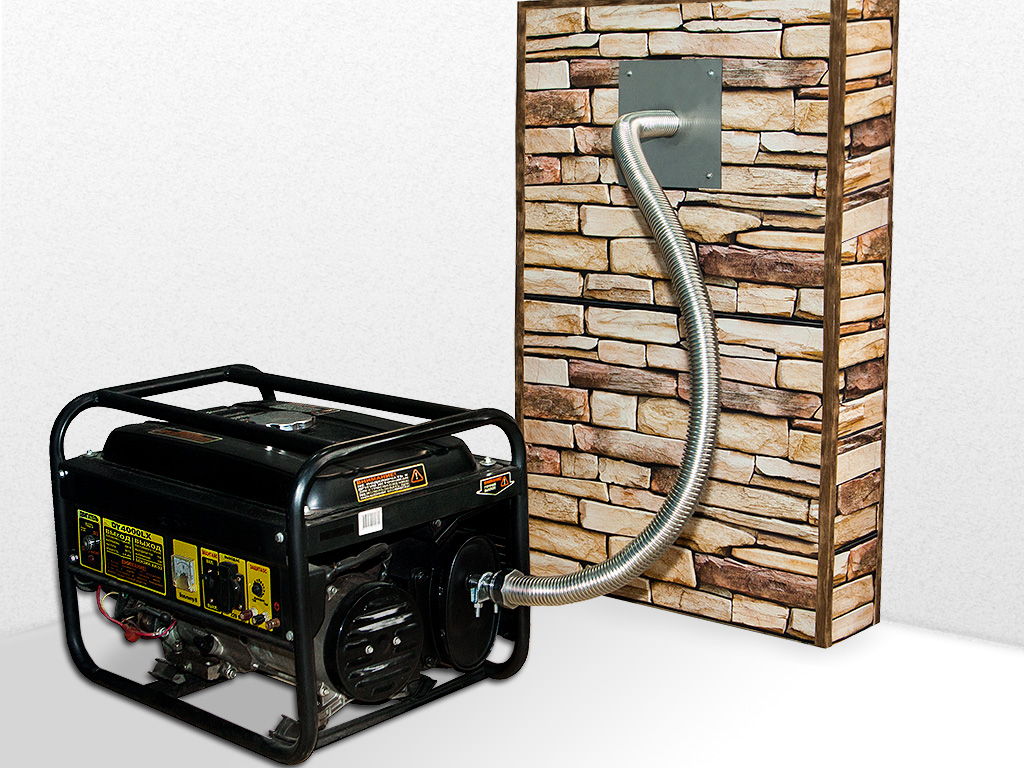

Замерьте предполагаемую длину выхлопного рукава с учетом прохода через стену
Шаг 4.

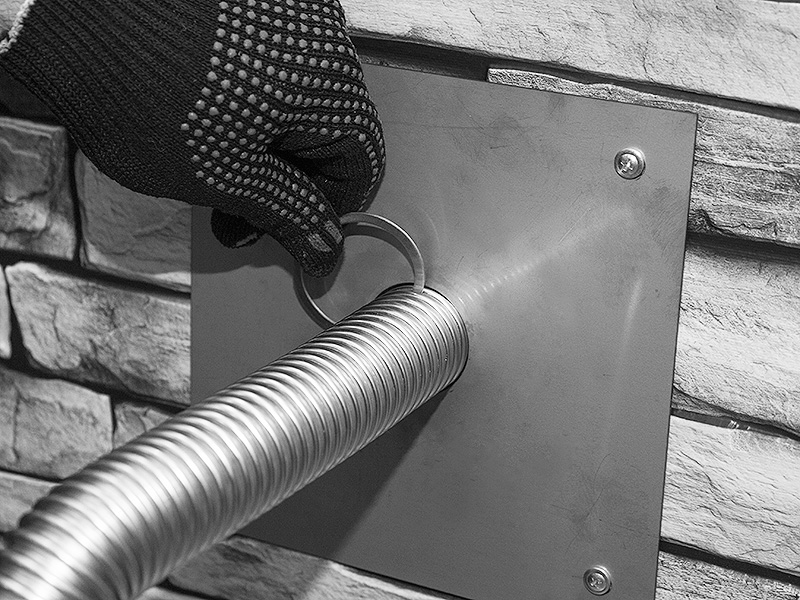

При необходимости закажите дополнительные опции - пластины и стопорные кольца, герметик, базальтовую ленту или ткань
Рекомендации!
Удлинение выхлопной трубы, также, как и дополнительный глушитель в любом двигателе внутреннего сгорания, создает дополнительное сопротивление выходу выхлопных газов генератора. Что в свою очередь может влиять на мощность двигателя, потребление топлива, а также вызывать неполное сгорание топлива и образование сажи в выхлопной трубе.
- Какая длина гофрошланга допускается на глушитель електрогенератора?
Для минимизации сопротивления выходу выхлопа нужно следовать следующим принципам:
- Внутренний диаметр выхлопной трубы должен быть больше диаметра выхлопной трубы генератора. Чем больше (в разумных пределах) тем лучше. И чем длиннее выхлопная труба, тем больше должен быть ее диаметр.
- Располагайте генератор и выхлопную трубу таким образом, чтобы длина выхлопной трубы была оптимальной (минимально возможной).
- Избегайте крутых изгибов выхлопных трубы. Они должны быть плавными чтобы избежать дополнительного давления в системе.
Максимальную длину гофрошланга рекомендуем не более 7 метров, при соблюдении выше описанных принципов минимизации сопротивления выходу выхлопа электрогенератора
Таблица носит информационный характер. Пожалуйста, перепроверяйте диаметры выхлопного патрубка вашего генератора самостоятельно
| Производитель | Модель генератора | Наружный диаметр выхлопа генератора, мм | Диаметр адаптера для отвода выхлопа, мм |
|---|---|---|---|
| Aurora | |||
| ADE 6500 D | 38 | 38 | |
| AGE 6500 D | 22 | 22 | |
| AGE 7500 DZN | 22 | 22 | |
| Briggs & Stratton | |||
| Q 6500 Inverter | 32 | 32 | |
| Elite 7500 EA | 38 | ||
| Elite 8500 EA | 38 | ||
| PROMAX 6000E | 27 | 28 | |
| CHAMPION | |||
| GW200AE | 22 | 22 | |
| GG3000 | 28 | ||
| GG6500 | 22.3 | 22 | |
| GG6501E | 22.6 | 25 | |
| GG7200E | 22 | 22 | |
| GG7501E | 22 | 22 | |
| GG7500ES | 32 | ||
| DG6500E-3 | 38 | 38 | |
| DG6501E-3 | 40 | 40 | |
| DAEWOO | |||
| GDA 2600i | 22.5 | 22 | |
| GDA 3500E, (DFE) | 22 | 22 | |
| GDA 3800i | 22 | ||
| GDA 5600i | 32 | ||
| GDA 6500 | 25 | 25 | |
| GDA 7500E(DFE,DPE-3) | 25 | 25 | |
| GDA 8500E | 22(25) | 22(25) | |
| GDA 9500E | 25 | ||
| DDAE 9000XE, DXE-3 | 38 | 38, 40 | |
| DDAE 10000SE | 38 | 40 | |
| DDAE 10000DSE-3 | 38 | ||
| DDAE 11000DSE-3 | 38 | ||
| DDE | |||
| G750E | 32 | ||
| G650E | 32 | ||
| G550E | 22(29) | 22(32) | |
| G350P | 22 | ||
| GG3300ZI | 25 | 25 | |
| DPG7551E | 22 | ||
| GG3300P | 22 | 22 | |
| DENZEL | |||
| DB8500Е | 21 | 22 | |
| GT-3200iSE | 18 | 22 | |
| PS 80 EA | 32, 38 | ||
| PS 70 EA | 34 | 38 | |
| PS 80 E-3 | 25 | ||
| PS-55 EA | 22 | ||
| ELEMAX | |||
| SH 3900 EX-R | 25 | ||
| SH 4600 EX-R | 27 | 28 | |
| SH 5300 EX-R | 27 | 28 | |
| SH 6500 EX | 25 | 25 | |
| SH 7000 DX | 27 | 28 | |
| SH 7600 EX-R | 27,5 | 28 | |
| ELITECH | |||
| БЭС 10000ЕАМ | 32 | 32 | |
| БЭС 8000 Е | 22 | 22 | |
| БЭС 6500 Е | 22 | 22 | |
| БЭС 6500 A | 24 | 25 | |
| БЭС 5000 Е | 22 | 22 | |
| ДЭС 8000 EM | 38 | 38 | |
| СГБ 8000 E | 28 | 28 | |
| СГБ 6500 EAM | 28 | ||
| СГБ 3500 Р | 22 | 22 | |
| СГБ 3500 E ПРО | 25,8 | 28 | |
| СГБ 3000 P | 22 | 22 | |
| БИГ 2000(Р) | 16 | 22 | |
| FUBAG | |||
| DS14000 DA ES | 39 | 40 | |
| BS 11000 DA ES | 50 | ||
| BS 8500 A ES | 22 | 22 | |
| BS 7500 A ES | 25 | 25 | |
| DS 7000 DA ES | 38 | 38 | |
| BS 6600 A ES, DA ES | 22 | 22 | |
| BS 5500 A ES | 23 | 25 | |
| DS 5500 A ES | 38 | 38 | |
| BS 3300 ES | 25 | 25 | |
| BS 3500 Duplex | 25 | 25 | |
| TI 7000 A ES | 30-32 | 32 | |
| TI 6000 | 25 | 25 | |
| TI 3200 | 22 | ||
| TI 3003 | 25 | ||
| MS 5700 ES | 38 | 38 | |
| HAMMER | |||
| Flex GN 3000i | 22 | 22 | |
| Flex GNR5500B | 22 | 22 | |
| GNR6000 | 22 | 22 | |
| Flex GN6000T | 25 | ||
| HONDA | |||
| EG 4500CXRG | 30 | 32 | |
| EG 5500CXS | 22.2(28,5) | 22(32) | |
| EP 5000CX | 25 | 25 | |
| EP 6500CXS | 22 | 22 | |
| EP6500S | 28 | 28 | |
| EM 10000 | 35 | 40 | |
| EC 4000 | 22 | ||
| GX390 | 22 | ||
| EM65is | 28 | 28 | |
| ENERGO | |||
| ЭА6500C | 28 | ||
| ЭА7600 | 27 | 28 | |
| ЭА7000A | 25(27.5) | 25(28) | |
| EB 14.0/230 YLE | 32 | 32 | |
| HYUNDAI | |||
| HHY 10050FE ATS | 25 | 25 | |
| HHY 10000FE-3, FE ATS | 25 | 25 | |
| HHY 9020FE ATS | 25 | 25 | |
| HHY 9020FE-T | 22 | ||
| HHY 7020FE ATS | 22 | 22 | |
| HHY 7050FE ATS | 22 | 22 | |
| HHY 7000FE | 22 | 22 | |
| HHY 5550F | 25 | ||
| HHY 5020F | 28 | ||
| HHY 3050F, FE | 21,5 | 22 | |
| HHY 3020F, FE | 22 | 22 | |
| HHY 3000FE | 22 | 22 | |
| HHY 2500F | 22 | 22 | |
| HY 12000 LE-3 | 32(35) | 32(38) | |
| HY 9000SE | 25 | 25 | |
| HY 7000 SE-3 | 32 | 32 | |
| HY 3000Si | 22 | 22 | |
| HY 3100L | 22 | ||
| DHY 6000SE(SE-3) | 38-40 | 40 | |
| DHY 6000LE | 38 | 38 | |
| DHY 8000LE | 35 | 38 | |
| DHY 8000 SE-3 | 40 | ||
| DHY 8500SE-T | 38 | DHY 8500LE-3 | 41 | 50 |
| HUTER | |||
| DY6500L, (LX) | 22 | 22 | |
| DY6500LXA | 25-26 | 28 | |
| DY3000, L, (LX) | 22 | 22 | |
| DY4000L,(LX) | 20-22,2 | 22 | |
| DY8000LX | 25 | 25 | |
| DY8000LXA | 25.5 | 28 | |
| DY8000LX-3 | 28 | 28 | |
| DY9500L, (LX) | 25 | 25 | |
| HT950A | 27 | 28 | |
| HUSQVARNA | |||
| G5500P | 22 | 22 | |
| G6500P | 25 | ||
| G8500P | 30-32 | 32 | |
| PATRIOT | |||
| GP 7210LE(AE) | 25 | 25 | |
| GP 6510AE | 26(25) | 28(25) | |
| GP 3810L | 28 | ||
| GP 3510 | 22 | 22 | |
| SRGE 7200E | 30 | 32 | |
| SRGE 6500 | 25 | 25 | |
| SRGE 3500 | 22 | 22 | |
| SRGE 3800 | 22.4 | 22(25) | |
| REDVERG | |||
| RD-G3000(E) | 22 | 22 | |
| RD-G3900EN | 22 | 22 | |
| RD-G5500N | 25 | 25 | |
| RD-G7500E | 25 | 25 | |
| RD-G8000EN(3) | 25 | 25 | |
| KOHLER-SDMO | |||
| Technic 10000 E AVR | 32 | ||
| TEHNIC 8000 TE | 34 | 38 | |
| DIESEL 10000 | 38 | 38 | |
| HXC 6000 C5 | 50 | 65 | |
| SD6000 E | 40 | 40 | |
| DX4000 E | 28 | ||
| Mitsui Power ECO | |||
| ZM 2300 | 22 | ||
| ZM 22500 E | 40 | ||
| ZM 3800 E | 22 | 22 | |
| ZM 5500 E | 22 | 22 | |
| ZM 7500 E | 22 | 22 | |
| TSS (TCC) | |||
| SGG 3200i | 21 | 22 | |
| SGG 5000 | 22 | 22 | |
| SGG 5000 E | 24 | 25 | |
| SGG 5600 EH3 | 25.6 | 25 | |
| SGG 6000 EHNA | - | 22 | |
| SGG 7000 EA | 28 | 28 | |
| SGG 7500 E3A | 28 | 28 | |
| SGG 8000 ENA | 38 | ||
| SGG 9000ELA(E3LA) | 30 | 32 | |
| SGG 10000EH3A | 38 | 38 | |
| SGG 12000EHLA | 35,6 | 38 | |
| SGG 18000EH3LA | 45 | 50 | |
| SDG 5000 EH | 38 | 38 | |
| SDG 8000 EHA | 38 | 38 | |
| SDG 7000 EHA | 32(38) | 32(40) | |
| СПЕЦ | |||
| SG 2500S | 22 | ||
| HG 2500(2700) | 22 | 22 | |
| SB-3700 | 20,5 | 22 | |
| SG-6500 Е | 25,5 | 25 | |
| SG-7700 Е2 | 25,5 | 25 | |
| HG-8000 | 28 | ||
| HG-8500 | 28,5 | 28 | |
| HG-9000 | 28 | 28 | |
| Firman | |||
| RD3910EX | 22 | 22 | |
| RD4910E | 22 | 22 | |
| RD8910 E | 20-22 | 22 | |
| SPG8500E1 | 22 | 22 | |
| Inforce | |||
| IN5500 04-03-04 | 22 | 22 | |
| GL 6500 04-03-15 | 25 | 25 | |
| GL 7500 | 25 | 25 | |
| GL 8000 | 22-25 | 25 | |
| Ресанта | |||
| БГ 8000 Р | 25 | ||
| БГ 9500 Э | 22 | 22 | |
| БГ 8000 Э | 28 | ||
| БГ 4000 Р | 22 | 22 | |
| БГ 3000 Р | 22 | 22 | |
| БГ 6500 Э, (Р) | 27 | 28 | |
| БГ 2500 | 22 | 22 | |
| SKAT | |||
| УГБ 11500Е | 32 | 32 | |
| УГБ 6000Е/ATS | 22 | 22 | |
| УГД 6000 | 38 | 38 | |
| УГД 5000E/ATS | 22 | ||
| УГБ 4000Е | 25 | 25 | |
| УГБ 3900Е | 22 | ||
| Калибр | |||
| ДЭГ-5000А | 38 | 38 | |
| БЭГ-3000А | 22 | 22 | |
| БЭГ 6500ААБ | 24 | 25 | |
| Wert | |||
| G 6500 | 25 | 25 | |
| G 6500D | 22 | 22 | |
| G3000 | 22 | 22 | |
| G 8000ED | 25,4 | 25 | |
| ZONGSHEN | |||
| KB 3300 | 22 | 22 | |
| PB 3300 | 22 | ||
| KB 5000 E | 22 | 22 | |
| KB 6000 E | 22 | ||
| KB 7000 E | 22 | 22 | |
| KB 7003 E | 22 | 22 | |
| KB 9000 E | 40 | 40 | |
| BPB 4000 E | 22 | ||
| PB 15003 E | 38 | 38 | |
| YAMAHA | |||
| EF 2600FW | 22(23,5) | 22(25) | |
| EF 6600E | 28 | 28 | |
| EF 5500EFW | 30 | 32 | |
| Kipor | |||
| KGE6500E3 | 38 | 38 | |
| ID6000 | 32 | ||
| KGE6500E | 22 | 22 | |
| KGE 16 | 38 | ||
| KONNER&SOHNEN | |||
| KS 3000 | 20 | 22 | |
| KS 7000E G | 22 | 22 | |
| KS 10000E G, (ATS) | 29.8 | 32 | |
| ДРУГИЕ | |||
| Kubota | J 108 | 38 | |
| Kubota | J 112 | 50 | 50 |
| АМПЕРОС | LDG 7500 СLE | 38 | 38 |
| Stager | GG 6300 W | 32 | 32 |
| COLT Sheriff | 5000 | 32 | 32 |
| ТСС | АД-30С-Т400-2РМ11 | 50 | 50 |
| Gesht | GG7000E | 28 | |
| Gesht | GG5500E | 22 | 22 |
| MVAE | БГ 4500 | 22 | 22 |
| Loncin | LC10000D-AS | 32 | 32 |
| General | GEN-500 | 23 | 25 |
| REG | LC 10000 | 22 | 22 |
| REG | GG7200-A | 22 | 22 |
| REG | GG3300-X | 22 | |
| REG E3 Power | GG8000 | 22 | |
| Lifan | S-Pro 3200 | 22 | |
| Lifan | S-Pro 6500 | 25 | 25 |
| Gigant | GGL 2900 | 22 | |
| Gigant | GPT-3000 | 50 | 50 |
| Gigant | GGL-3300 | 22 | 22 |
| Kolner | KGEG 3000M | 22 | 22; | Grandvolt | GVI 6600 M ES G; | 22 | 22 |
| STERN | KG 5000 CXE | 22 | 22 |
| Союз | ЭГС-87700Э | 25 | 25 |
| Союз | ЭГС-87650 | 25 | 25 |
| Союз | ЭГС-6500Э | 50 | 50 |
| Maxcut | MC 7200E | 25 | 25 |
| Maxcut | MC 6500E | 22 | |
| Eurolux | G4000A | 22 | 22 |
| BigMaster | GG 8000 E2 | 25 | 25 |
| ЗУБР | ЗИГ-3500 | 19 | 22 |
| ЗУБР | СБ-5500Е | 22 | 22 |
| ЗУБР | СБ-7000Е | 28 | 28 |
| CARVER | PPG-3600 | 20 | 22 |
| CARVER | PPG-3900А | 19-20.5 | 22 |
| MegArsenal (МегАрсенал) | GBL6500E | 22 | |
| Сибртех | БС-2800 | 22.4 | 22 |
| Энергомаш | ЭГ 8755Э | 22 | 22 |
| Makita | EG6050A | 22 | 22 |
| Makita | EG601A | 32 | |
| Makita | G4800LX | 25 | |
| HITACHI | E100 | 32 | 32 |
| Subaru | EB 13.5/400-SLE | 32 | 32 |
| Daishin | SEB 6000 | 28 | 32 |
| VARTEG | G7500E | 22 | 22 |
| STURM | PG8745E | 22 | 22 |
| STURM | PG8765E | 22 | 22 |
| Moller | MR/GGT 6500R | 22 | |
| Fogo | FV 11001 TRA | 35 | 38 |
| Centurion | BG 3600 | 22 | |
| ELECTROLITE | 6000S | 22 | |
| GANTA | BG 4000E | 22 | 22 |
| Endress | ESE 406 HS-GT | 28 | |
| Kronwerk | LK 2500 | 22 | 22 |
| Лесник | Lg2700 | 22 | 22 |
| BauMaster | PG-8719WX | 26 | 28 |
| Maxcut | MC 3500 | 22 | |
| MATEUS | 6500E | 25 | |
| Eisemann | P 7401 | 26.6 | 28 |
| Brait | BR-6500CU | 25 | 25 |
| GenPower | GBG 12000 ME | 38 | |
| G-Power | KDE6500E | 38 | |
| Robbyx | EX8500E | 23 | 25 |
| ELP | LH45iE | 22 | 22 |
| A-iPower | A8500EA | 32 | |
| A-iPower | A7500EA | 28 | |
| A-iPower | AP3100 light | 22 | |
| Ставмаш | БГ-4000Е | 22 | |
| RATO | R3000-L2 | 20-22 | 22 |
| Husqwarna | G8500P | 30 | 32 |
| Prorab | 3002e | 22 | |
| Redbo | PT6000 | 25 | 25 |
| MOSA | GE 6000 DES/GS-L | 38 | 40 |
| AL-KO | 6500 D-C | 22 | |
| EuroPower | EP 12000 E | 38 | 38 |
| Robin-Subaru | EB2.5/230-S | 20 | 22 |
| Stalker | SPG 4000 | 22 | 22 |
| FoxWeld | G6500 EW | 22 | 22 |
